智能電磁流量計

   GSHLL電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時電磁流量計在上采用CAN現場總線，屬國內首創，技術達到國內 水平。

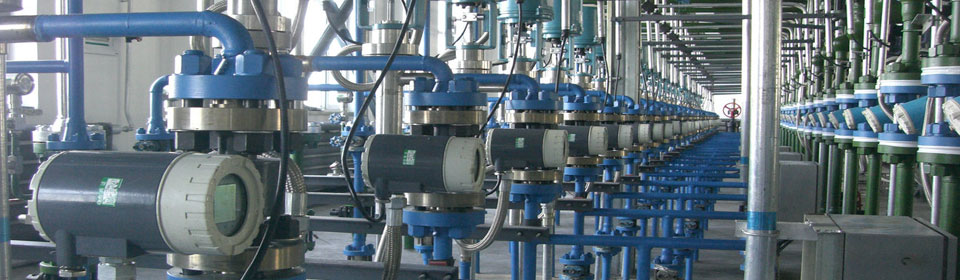

GSHLL電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

   GSHLL電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。 性能特點                                   ◆儀表結構簡單、可靠，無可動部件，工作壽命長。◆無截流阻流部件，不存在壓力損失和流體堵塞現象。◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統?！魷y量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響?！舨捎镁鬯姆蚁┗蛳鹉z材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。 ◆備有管道式、插入式等多種流量計型號?！舨捎肊EPROM存貯器，測量運算數據存貯保護安全可靠。◆具備一體化和分離型兩種型式。◆高清晰度LCD背光顯示。技術參數◆儀表精度：管道式0.5級、1.0級；插入式2.5級◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體?！袅魉俜秶?.2～8m/s◆工作壓力：1.6MPa   4.0MPa  16MPa◆環境溫度：-40℃～+80℃◆介質溫度：聚四氟乙烯襯里≤150℃      橡膠材質襯里≤80℃◆防爆標志：ExmibdⅡBT4◆防爆證號：GYB01349◆外磁干擾：≤400A/m◆外殼防護：一體化型： IP65；分 離 型：  傳感器IP68(水下5米， 于橡膠襯里)轉換器IP65◆輸出信號：4～20mA.DC，負載電阻0～750Ω◆通訊輸出：RS485或CAN總線◆電氣連接：M20×1.5內螺紋，φ10電纜孔◆電源電壓：90～220V.AC、24±10%V.DC◆ 功耗：≤10VA儀表選型◆量程范圍確認一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下， 流速應不小于0.2m/s， 應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：      Q=πD2V/4Q:流量（㎡/h）  D:管道內徑   V：流速（m/h）電磁流量計的量程Q應大于預計的 流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

產品特點：

１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

２、測量管內無阻礙流動部件，無壓損，直管段要求較低；

３、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

４、轉換器采用新穎勵磁方式，功耗低、零點穩定、 度高。流量范圍度可達1500：1；

５、轉換器可與傳感器組成一體型或分離型；

６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電 流、脈沖、數字通訊、HART；

８、轉換器采用表面安裝技術SMT，具有自檢和自診斷功能；主要技術數據：整機和傳感器技術數據執行標準JB／T 9248—1999公稱通徑15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 流速15m／s 度DNl5～DN600示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／sDN700—DN3000示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S流體電導率≥5uS／cm?公稱壓力4.0MPa1.6MPa1.0MPa0.6MPa6.3、10MPaDNl5～DN150DNl5～DN600DN200～DN1000DN700～DN3000特殊訂貨環境溫度傳感器—25℃—十60℃轉換器及一體型—10℃—十60℃襯里材料聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯F46、加網PFA 流體溫度—體型70℃分離型聚氯丁橡膠襯里80℃；120℃訂貨時注明聚氨酯襯里80℃聚四氟乙烯襯里100℃；150℃訂貨時注明聚全氟乙丙烯F46加網PFA信號電極和接地電極材料不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢電極刮刀機構DN300—DN3000連接法蘭材料碳鋼接地法蘭材料不銹鋼1Crl8Ni9Ti進口保護法蘭材料DN65—DNl50不銹鋼1Crl8Ni9TiDN200～DNl600碳鋼十不銹鋼1Crl8Ni9Ti外殼防護DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器IP65或IP68其他傳感器、——體型流量計和分離型轉換器IP65間距分離型轉換器距離傳感器一般不超過100mABGD電磁流量計轉換器技術數據電源交流85—265V，45—400Hz直流11—40V操作鍵和顯示按鍵式4個薄膜按鍵可設定選擇全部參數，也可利用PC機RS232對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；第1行顯示流量值；第2行顯示流量單位；第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。磁鍵式2個磁鍵用于顯示參數的選擇和復位，利用PC機RS232對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示：第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行：顯示流量。內部積算器正向總量、反向總量及差值總量。輸出信號單向模擬輸出全隔離，負載≤600D．20mA時；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA；正、反向流量輸出方式編程。雙向模擬輸出下限限制為。或4mA，其他同單向模擬輸出。雙向脈沖輸出兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。雙路報警輸出可報警編程高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.與脈沖輸出不隔離數字通訊 RS232，RS485，HARTABGD電磁流量計襯里的選擇襯里材料主要性能? 介質溫度適用范圍—體型分離型 聚四氟乙烯（F4是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。70℃100℃ 150℃需特殊訂貨

1、濃酸、堿等強腐蝕性介質。2、衛生類介質。聚全氟乙丙烯（F46同F4，耐磨性、抗負壓能力高于F4。同上 聚氟合乙烯（Fs適用溫度上限較聚四氟乙烯低，但成本也較低。80℃ 聚氯丁橡膠1、有極好的彈性，高度的扯斷力，耐磨性能好。

2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。80℃ 120℃需特殊訂貨水、污水、弱磨損性的泥漿礦漿。聚氨酯橡膠1、耐磨性能極強。2、耐腐蝕性能較差。80℃中性強磨損的礦漿、煤漿、泥漿進口保護法蘭和接地法蘭或接地環的選擇法蘭種類適 用 范 圍接地法蘭或接地環適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。進口保護法蘭當介質有強磨損性時選用。電磁流量計電極的選擇電極材料耐蝕及耐磨性能不銹鋼0Crl8Nil2M02Ti用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。哈氏合金B對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。哈氏合金C能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，"、、Cu"下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕鈦能耐海水、各種氯化物和次氯酸鹽、氧化性酸包括發煙硫酸、有機酸、堿的腐蝕。不耐較純的還原性酸如硫酸、鹽酸的腐蝕，但如酸中含有氧化劑如硝酸、Fc＋＋、Cu＋＋時，則腐蝕大為降低。鉭具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質包括沸點的鹽酸、硝酸和l 50℃以下的硫酸的腐蝕。在堿中刁；耐蝕。鉑／鈦合金幾乎能耐——切化學介質，但不適用于王水和銨鹽。不銹鋼涂覆碳化鎢用于無腐蝕性，強磨損性的介質。注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

GSHLL系列防爆型電磁流量計儀表選型◆量程范圍確認一般工業用防爆型流量計被測介質流速以2～4m/s為宜，在特殊情況下， 流速應不小于0.2m/s， 應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：Q=πD2V/4Q:流量（㎡/h）D:管道內徑V：流速（m/h）防爆型流量計的量程Q應大于預計的 流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜?！魠⒖剂髁糠秶趶?mm)流量范圍(m3/h)口徑(mm)流量范圍(m3/h)φ150.32~6.36φ450286.13～5722.65φ200.57～11.3φ500353.25～7065.00φ250.88～17.66φ600508.68～10173.6φ402.26～45.22φ700692.37～13847.4φ503.53～70.65φ800904.32～18086.4φ655.97～119.4φ900 1144.53～22890.6φ809.04～180.86φ1000 1413.00～40694.4φ10014.13～282.60φ12002034.72～55389.6φ15031.79～635.85φ16003617.28～72345.6φ20056.52～1130.4φ18004578.12～91562.4φ25088.31～176.25.φ20005652.00～113040.00φ300127.17～2543.40φ22006838.92～136778.4φ350173.09～3461.85φ24008138.88～162777.6φ400226.08～4521.6φ26009551.88～191037.6 ABGD電磁流量計選型 型號口徑 ABGD15~2600  代號電極材料 K1316LK2HBK3HCK4鈦K5鉭K6鉑合金K7不銹鋼涂覆碳化鎢 代號內襯材料 C1聚四氟乙烯F4C2聚全氟乙丙烯F46C3聚氟合乙烯FSC4聚錄丁橡膠C5聚氨脂橡膠 代號功能E10.3級E20.5級E31級F14－20Madc,負載≤750ΩF20-2khz,5v有源，可變脈寬，輸出高端有效頻率F3RS485接口T1常溫型T2高溫型T3超高溫型P11.0MPaP21.6MPaP34.0MPaP416MPaD1220VAC±10％D224VDC±10％J1一體型結構J2分體型結構J3防爆一體型結構

      電磁流量計的主要優點如下：

    1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗 的流量儀表之一。

   2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。

  3）電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。

  4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。

   5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。

  6）工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。

 電磁流量計目前仍然存在的主要不足如下。

 1）不能用來測量氣體、蒸汽以及含有大量氣體的液體。

   2）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。

 3）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。

  4）電磁流量計易受外界電磁干擾的影響。
