GSHLL-3天然氣流量計采用 微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品 水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。天然氣流量計與傳統的孔板流量計進行比較，

智能式旋進旋渦天然氣流量計具有以下幾個主要特點：

①實現了機電一體化，日常的計量過程不需人工值守；

②工藝安裝條件不苛刻，儀表上、下游直管段可較孔板流量計大 大縮短；

③系統的測量準確度能夠滿足目前的貿易計量要求（≤2%）；

④流量測量范圍較寬（qmax/qmin=15～20">），可在孔板流量計無法涉足的部分小流量區域進行有效工作；⑤體積小、重量輕，離線標定較為方便；

⑥測量信號既可就地顯示，也可按需遠傳；

⑦無可動部件，因此對于一般的測量就不存在儀表的機械磨損；

⑧儀表管理人員勿需專業培訓，流量、壓力及溫度等測量參數可 以從表頭直接讀取并且不必進行折算轉換；

⑨只需定期更換電池（微功耗）">及被測介質的參數。

 工作原理

①組成結構智能GSHLL-3天然氣流量計主要由殼體（文丘利管）、旋渦發生體、導流體、頻率感測件（壓電晶體）、微處理器、溫度及壓力傳感器等部件組成

②工作原理當被測介質沿管道中軸到達儀表上游入口時，其固定于端部的扇型葉片首先迫使流體進行旋轉運動，然后再由旋渦發生體形成旋渦流。由于流體本身具有的動能，旋渦流繼續在文丘利管中向前旋進，在流體到達文氏管的收縮段時由于節流作用使得旋渦流動能增加、流速加大，當進入擴散段后，又因回流的作用流體就被迫進行二次旋轉。產生的旋渦頻率再經頻率感測元件（壓電晶體）檢測、轉換及前置放大器的放大、濾波和整形等一系列過程之后，旋渦頻率就被轉變成了與被測介質流速大小成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理， 在LCD上顯示出測量結果（標準狀況下的瞬時流量、累計流量及溫度、壓力數據）。

GSHLL-3天然氣流量計主要特點:

1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

2．就地顯示溫度、壓力、瞬時流量和累積流量。

3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可 性保存。

5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

6．防盜功能可靠，具有密碼保護,防止參數改動。

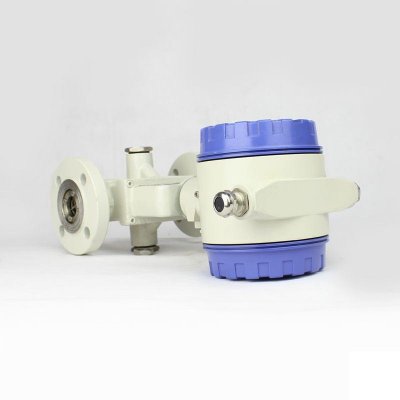

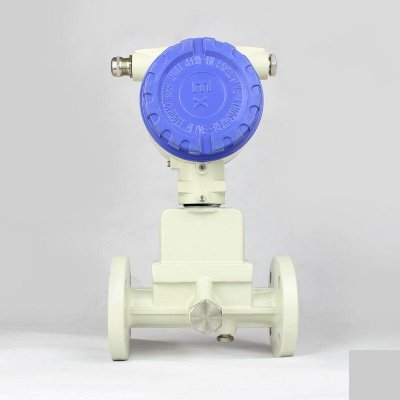

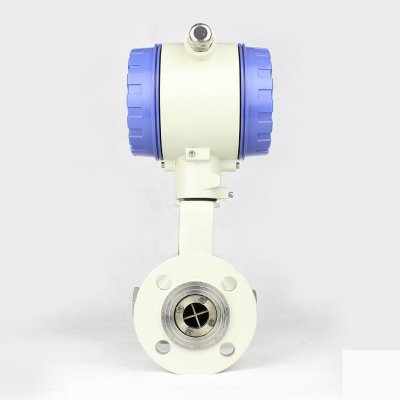

7．表頭可180度隨意旋轉，安裝方便。  產品選型代號口徑流量范圍m3/hABGUX-25DN252．5～30ABGUX-32DN324．5～60ABGUX-50DN5010～150ABGUX-80DN8028～400ABGUX-100DN10050～800ABGUX-150DN150150～2250ABGUX-200DN200360～3600 代號功能1N無溫壓補償Y帶溫壓補償 代號輸出型號F14-20mA輸出（二線制）F24-20mA輸出（三線制）F3RS485通訊接口 代號功能2E11.0級E21.5級T常溫P11.6MpaP22.5MpaP34.0MpaD1內部3.6V供電D2DC24V供電B1不銹鋼B2鋁合金產品圖片： 天然氣流量計圖片天然氣流量計圖片
