一、電磁水表概述　　GSHSL-200型電磁水表是專為水工業設計，滿足城市供水確保準確的水費計算，廣泛應用于現場無電源供應場所，如城市供水、污水處理、水利工程、水政水資源等行業

GSHSL-200型電磁水表特殊設計的傳感器勵磁系統和高性能鋰電池供電系統，并采用了16位嵌入超微功耗處理器，具有全數字量信號處理、測量穩定、測量精度高、抗干擾能力強等特點，實現自動雙向流量測量，現場瞬時流量、正反向累計總量顯示，自診斷故障報警和GSM數據無線遠傳等功能，用戶通過強大的GSM/GPRS遠程管理軟件系統可實現流量計數據無線遠傳，存儲等功能。

二、電磁水表主要技術參數公稱通徑：DN10-DN1200 mm  DN150-DN3000mm（可選插入式電池供電電磁流量計）公稱壓力：0.6～4.0Mpa（特殊壓力可定制）精 確 度：±0.2%、±0.5%測量范圍：0.01～10m/s測量介質（電導率）：〉20μs/cm介質溫度：-10℃～100℃環境溫度：-10℃～60℃環境濕度：≤95%（相對濕度）供電方式：3.6V/DC內置鋰電池供電，連續工作時間大于6年電極材料：316L不銹鋼、HC、HB、鈦、鉭、鉑/銥合金襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA連接方式：法蘭式、插入式、夾持式結構形式：一體型、分體型防護等級：IP68顯示方式：LCD大屏幕液晶顯示瞬時流量、正向/反向累積總量以及報警提示符輸出信號：脈沖輸出0.0001-10m/p可設置脈沖寬度20ms（無源光耦輸出）通訊方式：GSM無線數據遠傳（短信形式數據包）GSM/GPRS遠程監控管理軟件系統 GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的ABG-DC型電磁水表配套使用（見系統拓撲圖）本系統不僅可以實現流量計數據的接受、存儲還可以實現對流量數據的統計與分析，使用戶方便及時的掌控區域內各流量測量點的用水情況。

三、軟件特點本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理當測量點用水情況發生異常或現場流量計電池電量不足時，本系統可發出報警信息，報警信息可直接發送到用戶指定人員的手機上。本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。本系統引入了數據備份，SIM卡費用統計等更多人性化管理。

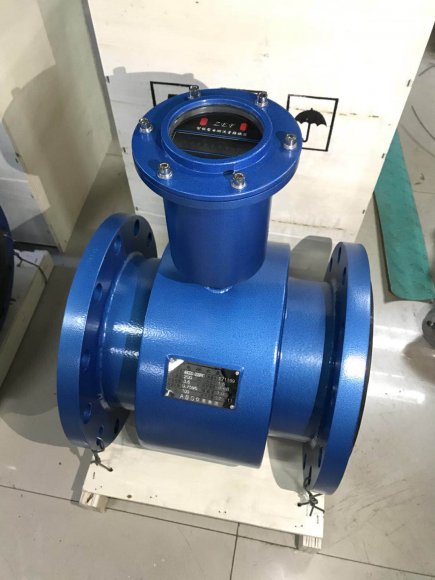

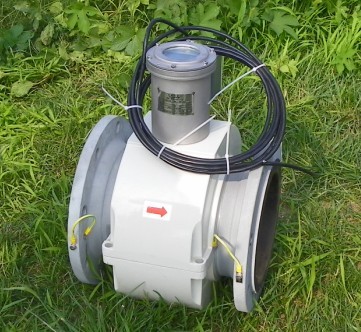

四、電磁水表成品圖

 五、遠程通訊系統 （供水監測系統）可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據；可直接打印出查詢的所有數據；可直接導出所有儀表的數據到計算機；可直接看到所查詢儀表的流量曲線圖；可直接打印出流量曲線圖；可查看現場儀表的工作狀態及儀表是否有報警情況；可以報表的形式顯示所有儀表每年、每月、每天的用水量；可直接打印出報表；可直接導出報表到計算機；所有儀表的數據可直接備份到計算機。

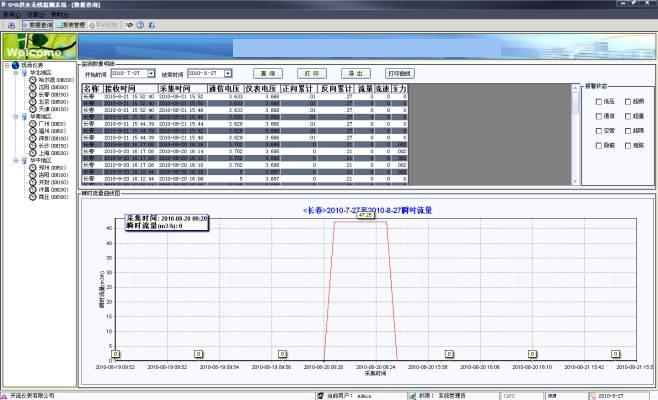

六、供水監測系統管理圖圖一：查詢模式

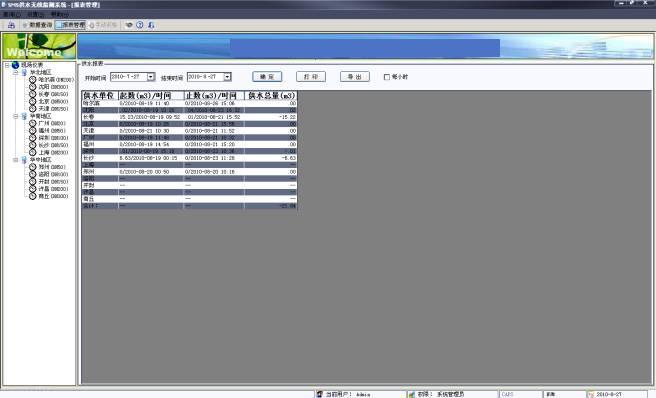

圖二：報表模式
