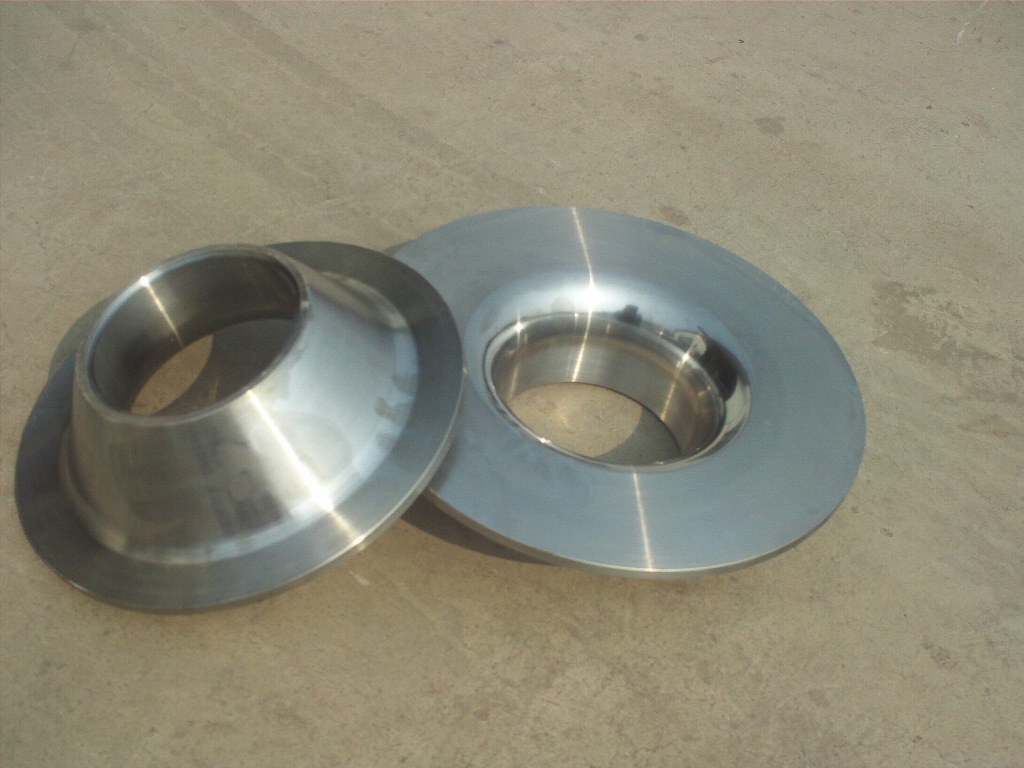

噴嘴流量計 |
特點： 噴嘴流量計標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。 噴嘴流量計的詳細資料： 噴嘴流量計 亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高等特點，適用于電廠高溫高壓蒸汽、熱網管路、流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按國標JJG640-94進行檢定。無需實流標定?！?/p> 適用范圍
2. 公稱壓力：PN≤32MPa 3. 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤107 0.44≤β≤0.8時，20000≤ReD≤107 4. 孔徑比：0.30≤β≤0.80 5. 精度：1級噴嘴流量計 結構形式 標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處?！?/p> 噴嘴總長度： 當0.30≤β≤2/3時，噴嘴長度=0.6041d 當2/3≤β≤0.80時，噴嘴長度=｛0.4041 （0.75/β-0.25/β2-0.5225）0.5｝d 選型型號說 明HD-LP節流裝置（標準噴嘴） 代號按其結構特征的兩大基本分類 K孔板 P噴嘴等 代號公稱壓力（105Pa） 2.52.5 1010 1616 2525 6464 100100 200200 代號口徑（mm） 10～160010～1600mm 代號按其結構形式細分 H標準孔板（環室） Y標準孔板（法蘭） K標準孔板（鉆孔） IISA 1932噴嘴 L長徑噴嘴 W文丘利噴嘴 G經典文丘利管 S雙重孔板 Q圓缺孔板 Z錐形入口孔板 R1/4圓孔板 P偏心孔板 N整體（內藏）孔板 X楔形孔板 T不在上述之列的特殊節流裝置 介質 1液體 2氣體 3蒸汽 4高溫液體 代號補償形式 N不帶壓力、 溫度補償 P帶壓力補償輸出 T帶溫度補償輸出 Q帶壓力、溫度補償輸出 代號變送器差壓量程范圍 0微差壓量程 1低差壓量程 2中差壓量程 3高差壓量程 代號是否帶現場顯示 W節流裝置傳感器 X智能節流裝置（流量計） 代號供電方式 0外接 24VDC供電 13.6V電池供電 |
