玻璃管液位計
一、玻璃管液位計概述
玻璃管液位計是就地式液位測量表，它主要用于直接指示各種罐、塔、槽、箱等容器內介質液位
的高度。
二、玻璃管液位計結構原理
儀表上下閥都裝有PN1.6MPa，DN20的法蘭，通過在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接讀得容器內介質液位的高度。儀表兩端均裝有針形閥，針形閥內裝鋼球，當玻璃和因意外事故而破裂時，鋼球在容器壓力的作用下自動關閉針形閥通道，以防止容器內介質外流。
三、技術參數
測量范圍（安裝中心距L） 300 500 800 1100 1200 1400 1700mm
工作壓力 ＜＝1.6MPa
材質 碳鋼、不銹鋼
工作溫度 ＜＝200攝氏度
鋼球自封壓力 大于0.2MPa
聯接法蘭標準 HGJ46－91 PN1.6 DN20突面法蘭
HGJ46－91 PN1.6 DN20凸面法蘭
其它法蘭標準如JB/T、GB、ANSI等，請設計部門或用戶注明。
伴熱蒸汽壓力 ＜＝0.6MPa
蒸汽夾套接頭 G1/1\\\"外螺紋
訂貨須知
訂貨時請提供下列數據：型號規格，測量范圍（中心距L），工作壓力，工作溫度，材質要求。
型號、標記標準系列
名 稱 標 準 號 型號 標志 規格（mm）
玻璃管液位計 ABGBL-277-80 DA1 PN1.6 300,500,600,
800,1000,1200,
1400,1700

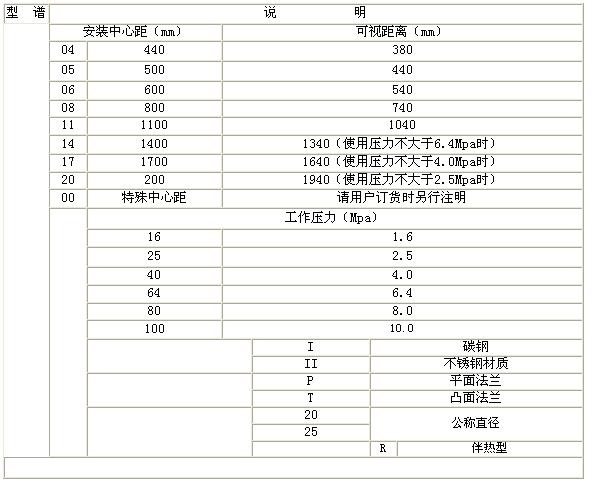

四、選型
