GSH-B49-12系列管式（單）雙色液位計是就地顯示儀表，主要安裝在鍋爐汽包或裝有各類介質的石化裝置及壓力容器上，直接觀測水位（液位），如配套電視監視系統，可實現遠程監測。
本系列儀表采用特制的石英管做主體，以單色或雙色連續顯示水液位，觀測起來既清晰準確又賞心悅目；石英管兩端的密封采用我廠專利密封技術，密封可靠，主機可方便配置伴熱夾套、液位傳感器等附屬裝置，以滿足特殊要求；儀表均配安全閥，當儀表泄漏或石英管意外損壞時能自動封鎖進液；真誠歡迎廣大客戶廣為利用。
主要技術參數
1 監視方式：單色或雙色，就地正前方目視或工業電視遠程監視；
2 公稱壓力： 2.5 , 4.0 , 6.4 , 10 MPa
3 工作壓力： 1.6 , 2.5 , 4.0 , 6.4 MPa
4 工作溫度：飽和蒸汽水溫度（-80～450℃）；

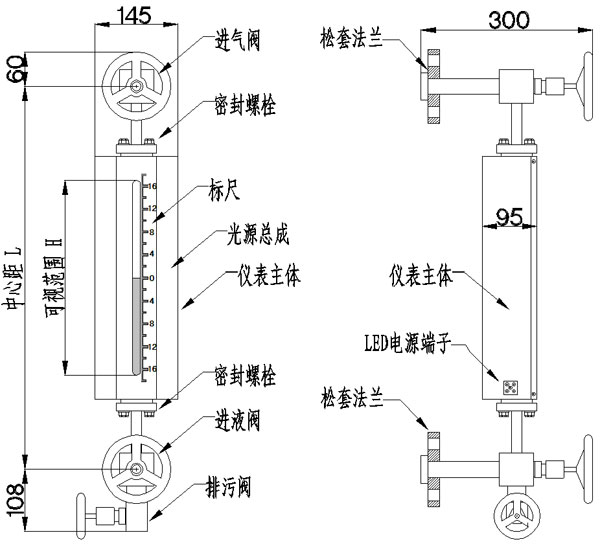

5 安裝中心距L與可視范圍H，也可根據用戶要求設計制做：
① 標準可視范圍H與安裝中心距L見下表，觀測角度任意可調：
| H | 200 | 340 | 440 | 640 | 800 | 1000 | 1200 | 1400 | 1700 |
L | 440 | 600 | 800 | 900 | 1100 | 1300 | 1500 | 1700 | 1900 |
② 加長可視范圍型 ：H = L-137，觀測角度 90°倍數可調；
③ 等長可視范圍型 ：H = L，觀測角度任意可調；
④ 千鳥型及非標準型按用戶要求制造，觀測角度任意可調。
6 石英管參數：外徑Ф30mm，單色：內徑 Ф10 mm。雙色：內扇形。
7 接口方式：松套法蘭連接，也可按需設計。
8 光源：特制LED紅綠雙色冷光源,功率30瓦，亮度連續可調。
光源控制儀（寬X高X深）：168x168x217 mm，輸入：220VAC。
9 蒸汽伴熱：伴熱蒸汽壓力：≤1Mpa，接口： G 1／2″外螺紋
10 帶自鎖安全閥門，安全閥鋼球自動密封壓力：≥0.2MPa
11 儀表材質：①標準型為碳鋼；②不銹鋼等材質需訂貨時指出
