超聲波液位儀  超聲波液位儀(超聲波物位儀)，適用于液體或固體的測量， 測量范圍為20米。同時提供溫度補償4~20MADC 輸出及4位數字顯示，和面板組態等功能。SHORTI超聲波液位儀(SHORTI超聲波物位儀)具有結構簡單，性能優良，價格便宜，易于安裝維護等優點。是液位 / 料位一體化測量的 選擇之一。SHORTI超聲波物位變送器(SHORTI超聲波液位計，SHORTI超聲波料位計)是一種 的非接觸式物位測量?jī)x器，用來取代原始的各種液位計，直接安裝在被測介質的上方。它采用小功率、小盲區收發一體式進口超聲波傳感器，通過測量時間差的原理，經微處理器進行信號處理精密計算，測得液位、料位高低。超聲波液位變送器智能顯示的同時輸出標準模擬信號4―20MA或上、下限報警。SHORTI超聲波液位計（SHORTI超聲波液位變送器，SHORTI超聲波料位計）無需專業技術人員，按照面板提示設定即可應用

。 一、超聲波液位計（超聲波物位儀）工作原理　　一體式超聲波液位計/料位計是將換能器與變送器組裝成一體的超聲波物位計。SHORTI超聲波液位計安裝在罐的頂部，變送器中的微處理器發射一個電子脈沖，經轉換器轉換成聲學脈沖，這個脈沖被液面反射后進入轉換器，SHORTI一體化超聲波液位/料位計轉換器把這個返回的能量轉換成電子信號并在微處理器中計入一個脈沖，我們已知了發送脈沖和返回脈沖之間的傳播時間及聲音在空氣中的傳播速度，便能 地計算出距離。

二、超聲波液位計（超聲波物位儀）主要技術特點：1、應用于污水處理、電廠、化工廠、制藥廠、酒廠。2、測量江河、廢水液位、罐裝液體液位、泥漿等。3、超聲波液位計直接安裝在被測介質的上方，非接觸式測量，環保、安全、方便。4、超聲波液位計內置溫度補償，測量精度高，運行穩定。5、一體化設計外型美觀大方、安裝使用方便。6、現場數字化顯示液位高低，可實現信號遠距離傳輸。7、輸出4—20MA工業標準模擬信號，上、下限報警。8、配接顯示控制儀表可實現液位（物位）的自動控制。9、有掉電保護功能，突然掉電信息不會丟失。10、SHORTI超聲波液位計有防止假信號干擾功能。

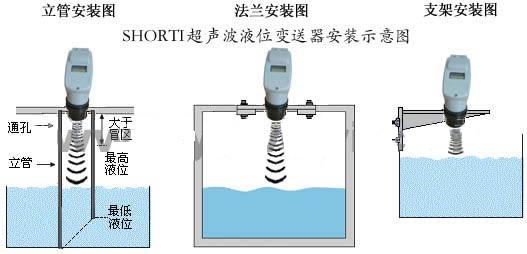

三、超聲波液位計（SHORTI超聲波物位儀）主要技術參數：1. 測量范圍：2m,3m,4m,5m,6m,7m,8m,10m,15m,20m。2. 頻　　率：100KHZ--20KHZ。3. 分 辨 率：1-2mm。4. 顯　　示：6位LCD。5. 輸出信號：（1）4～20MA（2）RS232、RS485（3）上、下限兩點報警；觸點容量：220VAC/50mA。6. 盲　　區：0.25～0.8m。7. 計測角度：12－15°。8. 設 定 鍵：現場三位防水輕觸鍵。9. 精　　度：常溫常壓下，基于標準平面±0.25～0.5%FS。10.供　　電：24VDC或220VAC，2種選1。11.環境溫度：-30～60℃。12.外　　殼：標準型為ABS材質，防腐型：尼絨、聚四氟乙稀。13.防護等級：IP66，本安型設計。14.重　　量：350g。15.羅紋規格：M66×2（注：開孔羅母夾緊安裝或自行加裝法蘭）16.開孔尺寸：φ68～70mm17.外形尺寸：200（高）×86（寬）×135（深）m。

四、I超聲波液位變送器產品選型：內容代　碼ABGCSSHORTI超聲波液位計,SHORTI超聲波物位儀量程選擇2-0—2m內各量程5-0—5m內各量程7-0—7m內各量程10-0—10m內各量程20-0—20m內各量程測量介質Y液體W固體（含粉狀物）防腐要求N標準產品F防腐型（聚四氟乙稀、尼絨）輸出信號I4—20MAHRS232、RS485L上、下限　220VAC/50mA五超聲波液位計應用范圍：　　超聲波液位計（超聲波物位儀）主要測量液體液位如江河水位、廢水液位、罐裝液位、泥漿、油位、煤堆、礦石等,廣泛應用于污水處理、電廠、化工廠、鋼廠、制藥廠、酒廠。超聲波液位變送器（超聲波液位計，超聲波料位計）備有專用防腐型液位計用于測量各種酸、咸腐蝕性液體，本產品在國內已有近十年的應用史，性能達到國際標準，測量穩定、可靠，免維護。一體機適合安裝在容易觀察和操作方便場合。如果是測量強腐蝕性液體的液位， 選用分體機或者一體分離機。接線端子：
